Scanner a ultrasuoni lineare wireless Color Doppler L7CD

Scanner a ultrasuoni lineare wireless Color Doppler L7CD



Uno scanner ad ultrasuoni è il terzo occhio di un medico. Lo scanner a ultrasuoni lineare a colori L7CD è uno scanner a ultrasuoni wireless. Consente al medico di effettuare applicazioni cliniche ovunque e in qualsiasi momento. L7CD ha una frequenza di 5-10 MHz e 40-120 mm.

Inoltre, la modalità immagine dello scanner a ultrasuoni lineare a colori è B, M e colore. La modalità B o modalità luminosità: prodotta dalla scansione del raggio del trasduttore su un piano come mostrato. Può essere utilizzato sia per strutture fisse che mobili come il movimento della valvola cardiaca. D'altra parte, la modalità M o modalità movimento: visualizza il segnale in modalità A corrispondente a impulsi ripetuti in una colonna separata di un'immagine 2-D. Viene utilizzato principalmente in combinazione con l'ECG per il movimento delle valvole cardiache.

Di conseguenza, l'L7CD è la modalità principale nell'accesso vascolare. Ad esempio, incannulamento vascolare: l'incannulamento endovenoso (IV) è una tecnica in cui una cannula viene posizionata all'interno di una vena per fornire l'accesso venoso. L'accesso venoso consente il prelievo di sangue, nonché la somministrazione di liquidi, farmaci, nutrizione parenterale, chemioterapia ed emoderivati. Inoltre, questa sonda viene utilizzata per il calcolo della velocità del flusso sanguigno nel vaso, la valutazione del flusso sanguigno nelle arterie e nelle vene del corpo e per diagnosticare coaguli di sangue nelle vene delle braccia e delle gambe.

Il principale vantaggio degli ultrasuoni è la disponibilità in tempo reale, particolarmente importante per l'imaging intraoperatorio. L'ecografia viene utilizzata come strumento di navigazione negli interventi chirurgici tradizionali e nelle biopsie guidate, come la biopsia dei tumori al seno. Lo scanner a ultrasuoni lineare a colori fornisce grandi dettagli interni durante la valutazione delle strutture dei tessuti molli come tendini e nervi. Può mostrare il movimento di una struttura dei tessuti molli come un tendine, un'articolazione o un'estremità.

Inoltre, la sonda ad ultrasuoni wireless non serve solo la cardiologia ma anche l'ortopedia. L'ecografo Color Linear fornisce una diagnosi qualitativa e quantitativa per l'apparato muscoloscheletrico. Ad esempio: strappi del tendine o tendinite della cuffia dei rotatori della spalla, tendine di Achille della caviglia e altri tendini in tutto il corpo, strappi muscolari, masse o raccolte di liquidi, distorsioni o strappi dei legamenti.

Utilizzando LWC1 il medico può rilevare; infiammazione o fluido (versamenti) all'interno delle borse e delle articolazioni, alterazioni precoci dell'artrite reumatoide, intrappolamenti nervosi come la sindrome del tunnel carpale, tumori benigni e maligni dei tessuti molli, cisti gangliari, ernie, corpi estranei nei tessuti molli (come schegge o vetro), lussazioni dell'anca nei neonati, liquido in un'articolazione dell'anca dolorante nei bambini, anomalie dei muscoli del collo nei neonati con torcicollo (torsione del collo), masse dei tessuti molli (noduli/protuberanze) nei bambini.



Lo scanner a ultrasuoni lineare a colori è anche:

• Utile in chirurgia ricostruttiva per l'identificazione di perforatori per una varietà di lembi, (compreso il lembo anterolaterale della coscia, il lembo del perforatore epigastrico inferiore profondo).
• Riduce i traumi dei tessuti e migliora la contrazione della pelle.
• Panning anastomosi linfaticovenulari.
• Studia l'integrità e la rotazione delle protesi mammarie.
• La gestione del linfoma anaplastico a grandi cellule associato a impianto mammario.
• La valutazione delle masse mammarie, comprese quelle che si verificano dopo l'innesto di grasso autologo.
• Per quantificare i cambiamenti nel volume del grasso dopo l'iniezione di grasso del seno e dei glutei.
• Per misurare le diminuzioni di spessore dopo la riduzione del grasso non chirurgico inclusa la criolipolisi.
• Valutazione dell'iniezione di acido ialuronico facciale e dello spessore sottocutaneo dopo l'iniezione di tossina botulinica.
• Screening dei pazienti per difetti della parete addominale prima della liposuzione o dell'addominoplastica.
• Per valutare le riparazioni della diastasi del retto addominale e per la gestione del sieroma.
• Visualizzazione di tendini e corpi estranei degli arti superiori e guida delle iniezioni.
• Assistenza ai chirurghi che eseguono blocchi del nervo aereo della parete toracica, paravertebrale e trasverso dell'addome.





     Caratteristiche:

• Sonda lineare.
• Frequenza (MHz): 10 MHz.
• Larghezza di banda (MHz): 5-14 MHz.
• Lunghezza: 38 mm.
• Regolazione immagine: guadagno, messa a fuoco, armonica, riduzione del rumore.
• Applicazione: vasi sanguigni periferici, piccola parte.



      Specifiche tecniche:

• Metodo di scansione: lineare.
• Modalità di connessione: WiFi con iOS e Android.
• Sistema di supporto software: Android.
• Modalità immagine: B, M, Colore.
• Tipo di sonda: array lineare.
• Lunghezza sonda: B, B / M, C, B + B.
• Larghezza di banda di frequenza: 5-10 MHz.
• Elementi: 128.
• Canale: 32.
• Alimentazione: batteria al litio incorporata.
• Profondità massima: 12 cm.
• Misurazione: distanza, perimetro, area e pacchetto di misurazioni private avanzate.
• Parametro: profondità, guadagno e denoise.
• Interfaccia di connessione: micro USB.
• Funzione di archiviazione: immagini e video.
• Durata della batteria: modalità B: 6 ore.
• Peso: 290g.
• Altri: utilizzando l'algoritmo delle onde piane, anche l'immagine.

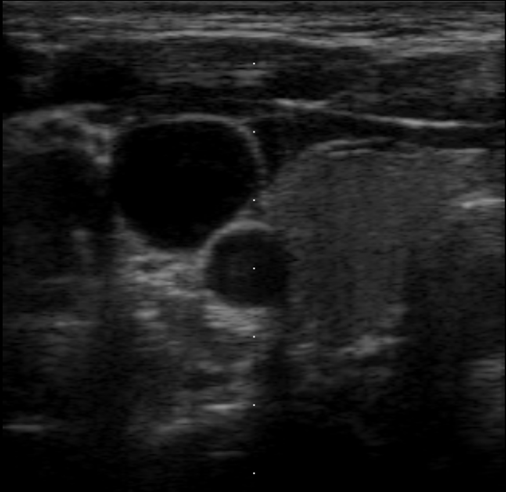

Risultato della scansione

Tipo testa	Lineare.
Modalità schermo	B, M, Colore.
Frequenza	5-10 MHz.
Profondità	12cm.
Elementi	128
Applicazioni	Chirurgia plastica, ginecologia, parete addominale, iniezione sottocutanea.

Accedi per scaricare l'allegato
